COME TRASFORMARE LO SCHERMO DA PASSIVO A VENTILATO

Messaggio Da MeteoRoma il Lun 23 Apr 2012 - 20:03

In arrivo la bella stagione quindi sto preparando la modifica al mio schermo trasformandolo da passivo a ventilato. Verificherò quando ci saranno alte temperature la validità di questa piccola modifica.

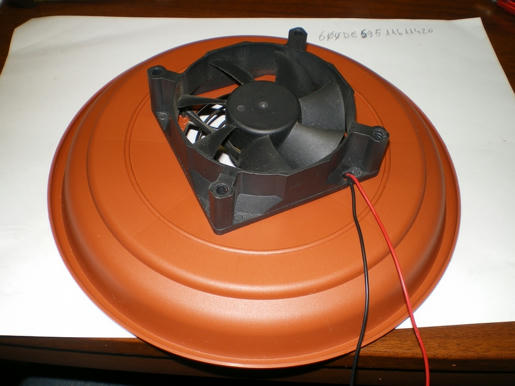

Si tratta di aggiungere allo schermo passivo un ulteriore piatto alla base con inserita una ventolina da pc e relativa griglietta di protezione, il tutto alimentato da un pannello solare apposito.

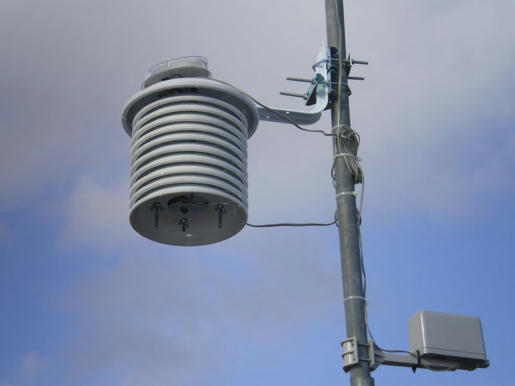

Se nella costruzione dello schermo avete lasciato le barre filettate più lunghe del necessario (avevo previsto questa modifica) serviranno al fissaggio del 12° piatto che contiene la ventolina senza inserire ulteriori spessori perche la dimensione della ventolina è di circa 20mm. di spessore pertanto farà lei stessa da spessore distanziale come negli altri piatti e sarà protetta dalla .
La tensione di alimentazione di questa ventolina è di 12Volt con una corrente che si aggira sui 200mA
questa tensione verrà fornita dal pannello solare, basterà collegare i due fili positivo e negativo al pannello solare e tutto funzionerà nel migliore dei modi fino a che ci sarà luce solare, quando l'intensità luminosa scenderà anche la ventola girerà più lentamente fino a fermarsi del tutto, in quanto la notte non è necessaria una circolazione d'aria forzata.
Le foto renderanno chiaro spero il sistema che ho adottato.
Costi

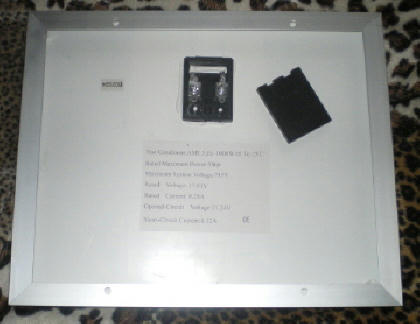

Un pannello solare formato A4 5Watt 250mA preso su ebay costo 13€ + spedizione
Ventolina di recupero da alimentatore switching per pc

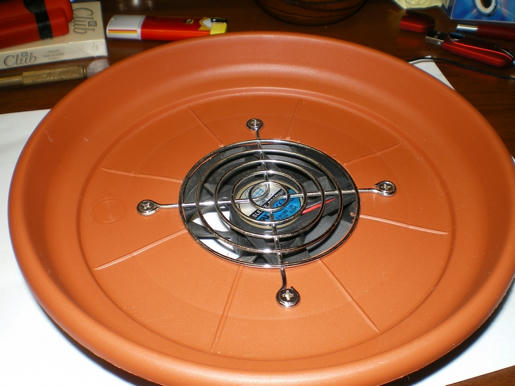

1 sottovaso da 20cm. forato al centro e 4 fori per la ventolina più altri fori per fissarla allo schermo.







La ventolina è montata in modo tale che aspiri l'aria dall'alto e la spinga fuori dal basso, notare che il sensore del t/i si trova a circa 5cm. sopra la ventolina. Adesso sto studiando il modo di fissare al palo il pannello con adeguato supporto, prossimamente le foto del lavoro finito. Trovare una ventolina con un assorbimento più basso possibile intorno ai 150 180mA.





Ultima modifica di MeteoRoma il Lun 23 Apr 2012 - 20:38, modificato 1 volta

_____________________
Se le cose sembrano andar meglio, c'è qualcosa di cui non stiamo tenendo conto.
WEATHER UNDERGROUND
ALTERVISTA
APRS IW0GAU
METEONETWORK
avatar
MeteoRoma
Utente Esperto
Utente Esperto

Messaggi : 313
Data d'iscrizione : 14.12.11
Età : 73
Località : Roma, Torrespaccata

http://iw0gauMeteo.altervista.org

Torna in alto Andare in basso

Re: COME TRASFORMARE LO SCHERMO DA PASSIVO A VENTILATO

Messaggio Da aleg il Lun 23 Apr 2012 - 20:04

grande!...
quando ce la faccio lo leggo per bene

_____________________

Gruppo Atmosfera Toscana su Facebook: https://www.facebook.com/pages/Meteo-Atmosfera-Toscana/132858736729954
avatar
aleg
Gestione forum
Gestione forum

Messaggi : 9635
Data d'iscrizione : 04.03.10
Età : 40
Località : S.Anna - Lucca - 15m s.l.m

http://www.atmosferatoscana.com

Torna in alto Andare in basso

Re: COME TRASFORMARE LO SCHERMO DA PASSIVO A VENTILATO

Messaggio Da CrasHBoneS il Mar 8 Mag 2012 - 7:44

solo una precisazione: la "didattica" meteo [che non è la Bibbia] vorrebbe che la ventolina fosse inserita NON "su un piatto alla base" ma "in alto" in quanto si "sospetta" che la ventolina scaldi l'aria che viene poi soffiata dentro allo schermo [e quindi al sensore], falsando la misura.

EDIT dopo aver letto meglio: OK la ventolina non scalderà l'aria in quanto farà da aspiratore

un'altra domanda: pensi di intubare il sensore o la potenza della ventola sarà comunque sufficiente a muovere l'aria nonostante la dispersione fra le aperture dei vari piatti?
io penso che la ventola, se non si intuba il sensore non riuscirà a aspirare l'aria calda che stagna nella parte alta dello schermo

spero che tu possa darci i risultati dello schermo ventilato al più presto in modo da eliminare qualsiasi dubbio.

CrasHBoneS
Utente Senior
Utente Senior

Messaggi : 184
Data d'iscrizione : 18.10.11
Località : Bellaria I. M. (Rimini) 4 mt. s.l.m.

http://meteobellaria.altervista.org

Torna in alto Andare in basso

Re: COME TRASFORMARE LO SCHERMO DA PASSIVO A VENTILATO

Messaggio Da MeteoRoma il Mar 8 Mag 2012 - 16:47

ciao, no non intuberò la ventola perche il sensore si trova a 5cm. dalla ventola stessa per cui l'aria mossa dovrebbe essere sufficiente, comunque appena terminerò il montaggio vi aggiorno sulla situazione.
