schermo solare autocostruito ventilato e passivo

Messaggio Da snow57 il Sab 15 Gen 2011 - 16:07

salve a tutti da MonasteroloMeteo

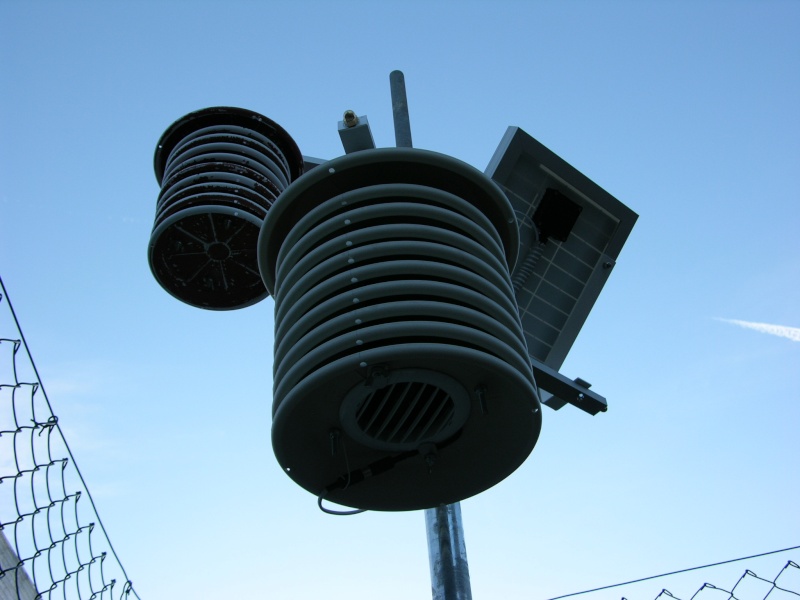

posto queste foto di schermi autocostruiti
uno ventilato 24/24 alimentato con pannello solare da 10 Watt +batteria 12 A/h +regolatore di carica da 5 A la ventilazione avviene per aspirazione dal basso verso
alto da una ventola x Pc da 80 x 80 con portata di 59 mcubi/h o 33 CFM

altro passivo all'interno di entrambi 1 sensori di temperatura uguali


avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 60
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da aleg il Dom 16 Gen 2011 - 1:16

direi un ottimo esempio di schermo autocostruito che dovrebbe mettere in regola i valori termici registrati dalla pce (specie le massime diurne)

_____________________

Gruppo Atmosfera Toscana su Facebook: http://www.facebook.com/pages/Meteo-Atmosfera-Toscana/132858736729954
avatar
aleg
Gestione forum
Gestione forum

Messaggi : 9635
Data d'iscrizione : 04.03.10
Età : 39
Località : S.Anna - Lucca - 15m s.l.m

http://www.atmosferatoscana.com

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da snow57 il Dom 16 Gen 2011 - 14:23

Ciao Aleg,si direi molto riuscito tra altro i sotto vasi usati sono quasi color bianco non ho dovuto verniciarli li ho trovati in zona in un bricocenter (marca euro3plast)penso che siano i migliori per questo uso come son fatti e il tipo di plastica sono 9 da 24 mm e 1 da 28 mm di diametro con foro interno diametro 100 mm e 4 tiranti lunghezza 280 mm da barra filettata M6
ospita un pezzo tubo PVC da 100 mm quello arancione per edilizia l'estremità superiore una ventola da PC 80x80 adattata dentro il tubo in PVC da 100 mm
parte inferiore,all'interno staffa a L per ospitare il termoigrometro il tutto chiuso
con griglia in plastica da 100 mm sempre adattata al tubo (l'interno del tubo e completamente verniciato di nero per eliminare eventuali riverberi di luce)all'esterno rivestito di nastro alluminio adesivo per respingere eventuali raggi solari.
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 60
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da MeteoRoma il Lun 9 Gen 2012 - 23:17

Ciao snow, se ho ben capito il sensore si trova all'interno del tubo in pvc e quindi l'unica aereazione che riceve è quella della ventolina, a mio modestissimo parere il sensore dovrebbe restare scoperto all'interno dello schermo l'importante è che i reggi solari non lo colpiscano e la ventilazione data dalla ventola fa muovere l'aria all'interno dello schermo rendendo uniforme la temperatura come avviene per esempio nello schermo della deagostini che tutto sommato è stato costruito abbastanza bene, ma forse questa mia osservazione è sbagliata, comunque io sto finendo il mio che sarà inizialmente passivo, se poi i valori saranno non corretti è già previsto il montaggio della ventolina come nel tuo caso più pannello solare (identico al tuo) che rimarrà in funzione fino al tramonto (niente batteria).

_____________________
Se le cose sembrano andar meglio, c'è qualcosa di cui non stiamo tenendo conto.
WEATHER UNDERGROUND
ALTERVISTA
APRS IW0GAU
METEONETWORK
avatar
MeteoRoma
Utente Esperto
Utente Esperto

Messaggi : 312
Data d'iscrizione : 14.12.11
Età : 72
Località : Roma, Torrespaccata

http://iw0gauMeteo.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da CrasHBoneS il Mar 10 Gen 2012 - 7:47

MeteoRoma ha scritto:Ciao snow, se ho ben capito il sensore si trova all'interno del tubo in pvc e quindi l'unica aereazione che riceve è quella della ventolina, a mio modestissimo parere il sensore dovrebbe restare scoperto all'interno dello schermo l'importante è che i reggi solari non lo colpiscano e la ventilazione data dalla ventola fa muovere l'aria all'interno dello schermo rendendo uniforme la temperatura

se il sensore non lo inserisci nel tubo, la ventola non ha abbastanza forza per muovere l'aria all'interno dello schermo, e finisce con "l'aspirare" l'aria magari dai fianchi in alto aperti lasciando il sensore in balia di aria "ferma", il sensore deve quindi stare nella camera/tubo


CrasHBoneS
Utente Senior
Utente Senior

Messaggi : 184
Data d'iscrizione : 18.10.11
Località : Bellaria I. M. (Rimini) 4 mt. s.l.m.

http://meteobellaria.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da Lucario il Mar 10 Gen 2012 - 8:08

Il posizionamento dello schermo solare non dovrebbe essere su un tetto ma sopra un prato a circa 4m e lontano dalle pareti se non ricordo male. Chi, come me, ha installato però lo schermo sul palo dell'antenna tv e quindi su un tetto (a circa 2 metri sopra il bordo del tetto), mettere una aspirazione dal basso è contro producente perchè così richiama l'aria più calda che si riscalda sopra i tegoli. La situazione data da uno schermo passivo con il primo piatto dal basso non forato fa in modo che la circolazione avvenga orizzontalmente cioè secondo la direzione naturale del . Certamente un flusso forzato smorza le alterazioni date dal riscaldamento dei piatti. Uno schermo ventilato lo vedo bene secondo la collocazione dello schermo come da manuale. Mi dai un'idea del costo di un pannello solare da 10 Watt +batteria 12 A/h +regolatore di carica da 5 A. Ciao Luca
avatar
Lucario
Utente Senior
Utente Senior

Messaggi : 206
Data d'iscrizione : 17.10.11
Età : 54
Località : Ponterosso Pietrasanta LU

http://www.meteoponterosso.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da CrasHBoneS il Mar 10 Gen 2012 - 14:19

Lucario ha scritto:Mi dai un'idea del costo di un pannello solare da 10 Watt +batteria 12 A/h +regolatore di carica da 5 A. Ciao Luca

kit con regolatore da 10A [più grande di quello che serve effettivamente] 65 euro
OTTIMO PREZZO PER UN KIT
http://www.shopenergia.com/product/539/Kit-fotovoltaico-Stand-Alone-12V-10W-Batteria-12A-Codice-KIT12V10WBATT12A.html

qui manca la batteria, ma il regolatore di carica non va bene, leggi sotto
http://www.simatshop.com/prodotto/KIT_Pannello_fotovoltaico_da_5_Watt_con_regolatore_di_carica_da_4A_0a94bf99-a703-42e6-a441-3cd1b24d7f18.aspx

una cosa a cui fare attenzione sono le funzioni del regolatore di carica: il regolatore di carica deve staccare il carico (ventola) quando la batteria scende al di sotto una certa tensione per evitare una scarica "profonda" della batteria ed un suo conseguente "danneggiamento", quindi bisogna fare attenzione ai "KIT"

esempio: questo regolatore di carica non va bene SERIE CM
http://www.simatshop.com/prodotto/REGOLATORE_DI_CARICA_PHOCOS_CM04_4A_4165c41e-d776-40d7-ab4d-5eca5b80ed95.aspx
fra le specifiche del PHOCOS CM04 4A si legge:
"The CM charge controller is especially for use in small solar systems where no load disconnect is required, as in yachts, caravans, etc."

questo si, serie CA
http://www.simatshop.com/prodotto/REGOLATORE_DI_CARICA_PHOCOS_CA06_5A_5b62fbeb-9d8d-4336-904e-18e1fe76a1eb.aspx
fra le specifiche del PHOCOS CA06 5A si legge:
"Deep discharge protection"

SIMATSHOP
pannello solare 25 euro
http://www.simatshop.com/prodotto/Pannello_solare_fotovoltaico_da_10W_Monocristallino_b032e4df-5eb2-42a8-bc22-06535dd3df93.aspx

regolatore 19 euro
http://www.simatshop.com/prodotto/REGOLATORE_DI_CARICA_PHOCOS_CA06_5A_5b62fbeb-9d8d-4336-904e-18e1fe76a1eb.aspx

batteria 27 euro
http://www.simatshop.com/prodotto/BATTERIA_FIAMM_12V_12_Ah_FG21201_VRLA_AGM_ERMETICA_d92ac0e1-dedd-4113-bbde-d2ca09e07ea4.aspx

ENERGIASOLARE100 buon prezzo dei pannelli
pannello solare 10 W 19 euro
http://www.energiasolare100.it/pannello-solare-fotovoltaico-sensosolar-10wp-p-722.html

regolatore EP10 20 euro
http://www.energiasolare100.it/regolatore-ep-solar-1224v-10a-crepuscolare-timer-lvd-hvd-p-560.html
ha la funzione crepuscolare ma ha differenti modalità di lavoro
"Load work mode:Dusk to Dawn, Light ON+ timer, TEST, ON/OFF."

batteria 20 euro
http://www.energiasolare100.it/batteria-agm-kemapower-sh1212-12ah-12v-p-707.html

alla fine dei conti servono circa 70/75 e la spedizione

CrasHBoneS
Utente Senior
Utente Senior

Messaggi : 184
Data d'iscrizione : 18.10.11
Località : Bellaria I. M. (Rimini) 4 mt. s.l.m.

http://meteobellaria.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da Lucario il Mar 10 Gen 2012 - 16:50

MeteoRoma ha scritto:Ciao snow, se ho ben capito il sensore si trova all'interno del tubo in pvc e quindi l'unica aereazione che riceve è quella della ventolina, a mio modestissimo parere il sensore dovrebbe restare scoperto all'interno dello schermo l'importante è che i reggi solari non lo colpiscano e la ventilazione data dalla ventola fa muovere l'aria all'interno dello schermo rendendo uniforme la temperatura come avviene per esempio nello schermo della deagostini che tutto sommato è stato costruito abbastanza bene, ma forse questa mia osservazione è sbagliata, comunque io sto finendo il mio che sarà inizialmente passivo, se poi i valori saranno non corretti è già previsto il montaggio della ventolina come nel tuo caso più pannello solare (identico al tuo) che rimarrà in funzione fino al tramonto (niente batteria).

Poi secondo me il ventilatore dovrebbe essere dopo il sensore altrimenti il sensore riceve aria passata attraverso il motorino della ventola, che poco ma scalda; in pratica se collocato sul fondo dovrebbe aspirare l'aria che entra dall'alto
avatar
Lucario
Utente Senior
Utente Senior

Messaggi : 206
Data d'iscrizione : 17.10.11
Età : 54
Località : Ponterosso Pietrasanta LU

http://www.meteoponterosso.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da snow57 il Mar 10 Gen 2012 - 22:18

Lucario ha scritto:
MeteoRoma ha scritto:Ciao snow, se ho ben capito il sensore si trova all'interno del tubo in pvc e quindi l'unica aereazione che riceve è quella della ventolina, a mio modestissimo parere il sensore dovrebbe restare scoperto all'interno dello schermo l'importante è che i reggi solari non lo colpiscano e la ventilazione data dalla ventola fa muovere l'aria all'interno dello schermo rendendo uniforme la temperatura come avviene per esempio nello schermo della deagostini che tutto sommato è stato costruito abbastanza bene, ma forse questa mia osservazione è sbagliata, comunque io sto finendo il mio che sarà inizialmente passivo, se poi i valori saranno non corretti è già previsto il montaggio della ventolina come nel tuo caso più pannello solare (identico al tuo) che rimarrà in funzione fino al tramonto (niente batteria).

Poi secondo me il ventilatore dovrebbe essere dopo il sensore altrimenti il sensore riceve aria passata attraverso il motorino della ventola, che poco ma scalda; in pratica se collocato sul fondo dovrebbe aspirare l'aria che entra dall'alto

ciao allora la ventola è montata nella parte superiore del tubo e aspira il sensore è nel mezzo l'aria viene aspirata da sotto attraversa il sensore ed esce dalla ventola nella parte superiore.
il mio pannello solare carica batteria da 12 volt 12Ah quando è ben carica a una autonomia di 4 gg senza .
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 60
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Tornare in alto Andare in basso

Re: schermo solare autocostruito ventilato e passivo

Messaggio Da MeteoRoma il Lun 16 Gen 2012 - 17:26

Oggi ho terminato l'assemblaggio dello schermo solare, montato e funzionante, nel mio caso è passivo al momento perche voglio testarlo con le stazioni che ho vicine, ho lasciato aperto anche l'ultimo piatto in basso e il sensore è fissato sul penultimo (in basso) tramite due staffette in ottone e è completamente libero dallo schermo stesso, inoltre sulla parte superiore del termo/igro ho fissato un gommino che lo tiene fermo premendo sulla parte interna del cappello, l'ultimo piatto è aperto perche nel caso le differenze con altri siano significative provvedererò a montare una ventola già predisposta che verrà alimentata da pannello solare ma solo fino a quando c'è luce quindi niente batterie ecc. Il pannello solare del trasmettitore è stato fissato sul cappello (piatto da 24cm.) forato fuori asse, inoltre averlo fissato tramite dei gommini e fascette mi permette di orientare il pannellino verso il in modo corretto.
Ora devo attendere qualche giorno per le verifiche di rito.
