La mia Fresa 4 Assi CNC Homemade

Dopo aver terminato il progetto stampante 3D con successo,ora mi sto dedicando ad un'altra bella avventura una Fresa 4 Assi CNC per hobbistica lavorazione per legno,rame,ottone,alluminio di discreto spessore e dimensione ho preso spunto da qualche modello in rete disegnato i vari pezzi al CAD ho iniziato all'acquisto del materiale in questo caso barre di alluminio anticorodal 6082 di varia larghezza con spessore 15 mm lavorate a disegno ( Ringrazio l'amico Romano per la disponibilità) ho premontato la struttura base e il carrello degli assi X-Y i carrelli scorreranno su rotaie e pattini a ricircolo di sfere Hiwin per avere spostamenti precisi e saranno spostati da viti trapezoidali con motori passo-passo NEMA 23 da 1,9 Nm di coppia.
per ora e tutto alla prossima!!!









Ora sono in attesa che arrivino le rotaie e pattini Hiwin

Eccomi qua continuo con il progetto arrivate le guide e pattini Hiwin ho provveduto al montaggio per verificare se quote guide e pattini montassero sulla struttura in alluminio
Ok il tutto monta alla perfezione senza problemi,documento con alcune foto :










bene il prossimo step a questo punto sono le viti trapeziodali da TPN 16x4 per gli assi X-Y-Z con relative chiocciole quadre in ottone dopo di che progetto il carrello per asse Z con il supporto per la fresa Kress 1050 watt.
A Presto!!!!!!!!!!

Ciao, sono interessato al tuo progetto. Posso sapere le dimensioni della fresatrice?
Potresti eventualmente contattarmi a "ficuriniadocCHIOCCIOLAgmail.com"?
Grazie

ficuriniadoc ha scritto:Ciao, sono interessato al tuo progetto. Posso sapere le dimensioni della fresatrice?
Potresti eventualmente contattarmi a "ficuriniadocCHIOCCIOLAgmail.com"?
Grazie

le dimensioni sono all'incirca 920 mm x542 mm x 350 mm
dimensioni di lavoro 700 x 400 x 100 naturalmente modificandole le puoi aumentare
ciao

Ciao.
Sono un neofita e mi sto avvicinando al mondo CNC.
Sto cercando un progetto in alluminio ed il tuo mi sembra molto interessante.
E' possibile avere i disegni?

NImida ha scritto:Ciao.
Sono un neofita e mi sto avvicinando al mondo CNC.
Sto cercando un progetto in alluminio ed il tuo mi sembra molto interessante.
E' possibile avere i disegni?

ciao, si certo se ti possono aiutare scrivimi sulla mia email i file sono in DXF per autocad

salve continuo con il mio progetto aquistato le viti trapezoidali da 16x4 e lavorate a disegno le ho montate sul telaio precedentemente costruito sia per asse Y-X-Z su appositi cuscinetti a sfera delle dimensioni 22x8x7 dopo di che sono passato al montaggio dell'asse Z il tutto assemblato con viti TCEI da M6x25 e M5x25 e M5x35
ecco alcune foto


















L'asse Z non è ancora completo devo aggiungere la rotaia HGR15R e il pattino Hiwin  HGW15CC e una piastra dove andrò a montare il supporto per la fresa kress 1050 il resto degli assi Y-X e ok dopo di che andrò a montare il piano alla CNC con del profilo scanalato H 18,5 mm a questo punto mancano solo più il montaggio dei motori NEMA
23  270 oz-in cnc stepper motor 3.0 A cod. 23HS8430 e elettronica di controllo

alla prossima con un altro aggiornamento

continuo con aggiornamento avvanzamento lavori progetto CNC
lavorato particolari per il completamento Asse Z
e supporto Kress 1050

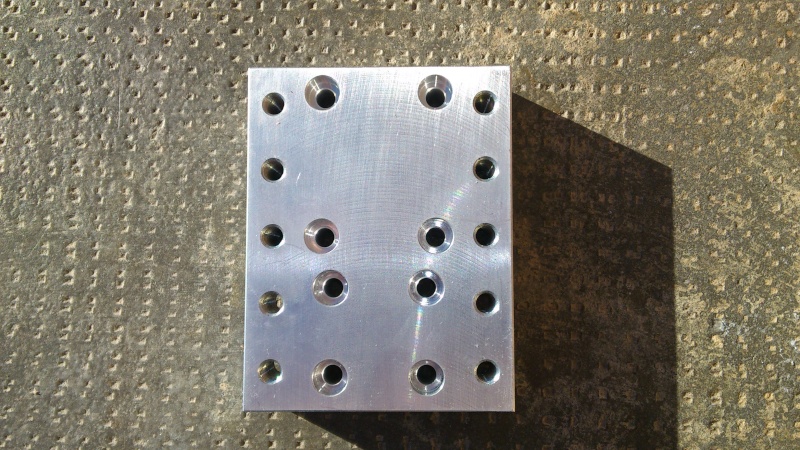

questa piastra andrò a montarla sulla chiocciola e sul pattino Hiwin dell'asse Z con delle viti Tcei da M5 i restanti fori filettati accoglieranno il supporto del Kress.

Questo è il supporto del Kress 1050





Supporto Kress assemblato con 5 viti TCEI da M8X20





ora per completare l'asse Z mi manca il pattino e rotaia Hiwin HGR15R HGW15CC.
per ora è tutto alla prossima!!!!

Posto la prova di premontaggio completo Asse Z anche se per ora manca pattino e rotaia Hiwin







il tutto monta perfettamente come da disegno

Ciao, complimenti è un bel progetto. E' possibile avere i disegni.
Grazie e buon anno

ciao, vai a questo link li ho pubblicati li i disegni:
http://www.cncitalia.net/forum/viewtopic.php?f=25&t=56228

Spettacolo grazie mille e complimenti ancora.

salve continuo con montaggio Asse Z arrivato il materiale per completare Asse
e piano della cnc







bene fino a qui ora manca la parte elettrica e elettronica controller software e motori NEMA 23  2,2 Nm

continuo il montaggio della CNC con il piano scanalato sulla macchina ora la meccanica
e quasi completa





particolare del giunto dove andrà collegato il Motore Nema 23 con il suo supporto
