Ecco!!!una Webcam con il RaspberryPi e Camera Board

[snow57]

Dopo annunciata uscita del 14 Maggio 2013 dopo diversi mesi di test, la Camera Board è una realtà è una schedina elettronica grande quanto un francobollo che si interfaccia alla porta CSI del Raspberry Pi attraverso un cavo piatto apposito.
costo 19,99 €  + iva
Definizione elevata: Sensore a 5 Mpixel per le foto (2592 x 1944)che può registrare filmati in Full HD a 1080p , accoppiata al RaspberryPI è un ottima fotocamera e videocamera con server ftp (per invio immagini)
Siamo riusciti ad ordinarla (su Farnell)e arriva a settembre 2013 ,dico siamo perchè in questa cosa mi ha coinvolto MarcoGTX e con il suo aiuto cercherò di mettere le immagini online.
Gli utilizzi possono essere molteplici: robotica, sistemi di videosorveglianza, timelapse, streaming video,Webcam,astrofotografia.

Ecco qualche foto :




Continuo nello sviluppo della mia webcamPi

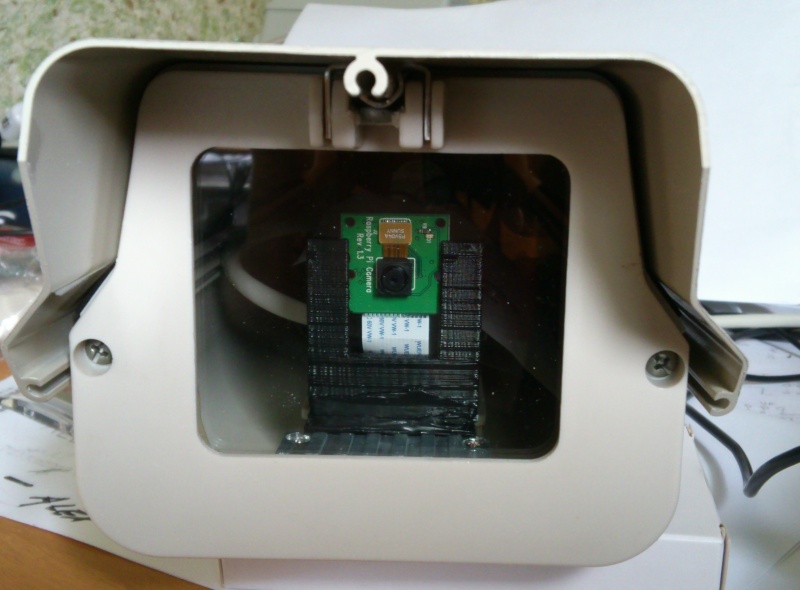

per il contenitore la mia scelta è caduta sul cambox di Eurowebcam ho provato ad inserire il raspberyPi e la camera board al suo interno per qualche test di scatto non definitivo alloggiamento raspberryPi come si può vedere manca alimentatore unica cosa definitiva è solo il supporto è  la camera board dove è montata.
il supporto usato per sostenere la camera board è un progettino molto semplice sviluppato da me e trasformato in 3D da MarcoGTX e costruito in PLA dalla sua stampante 3D (vederla costruire è uno spettacolo).


Ora passo alle foto dell'assemblaggio test:




questa è una immagine esterna di test scattata dalla finestra di casa direi soddisfacente con risoluzione non come panorama


La webcam raspberryPI l'ho messa online come test ,ha bisogno ancora di modifiche
e lavori all'interno del contenitore per sistemare l'alimentatore per il RaspberryPi
come detto è un test perciò immagine per ora è interna con luce artificiale.
i link sono questi per vedere il Test :
http://monasterolometeo.altervista.org/webcam.php
http://monasterolometeo.altervista.org/picamera/webcam.php

Per ora e tutto alla prossima !!!!!!!!!!

[secoundout]


Sto con la bava alla bocca...se avessi piu tempo...mannaggia. Po,i per inviare le immagini on line usi un programma oppure....
complimenti davvero

[snow57]

se acquisti il rasperryPi nuovo bisogna farli update e upgrade poi configurarlo in modo che senta la camera board il tutto per farlo lo trovi in rete poi con comandi stabiliti per la camera la puoi testare manualmente per vedere  se scatta se il tutto funge allora si passa a creare lo script  che fara scattare la camera in automatico e ad inviare il file immagine online le istruzioni le trovi nei vari topic sul forum di PMC
http://www.progettometeocanavese.org/forum/viewforum.php?f=5

[snow57]

Ultimato assemblaggio componenti(Alimentatore raspberryPI e la camera board e cavetti vari)all'interno del boxcam, la webcamPI e pronta per essere montata all'esterno e vedere se da i risultati sperati.

[snow57]

Uscito nuovo Modulo camera board per raspberryPI all'infrarosso




Dopo il modulo telecamera per Raspberry Pi funzionante nel campo del visibile, è ora disponibile una Camera Module all’infrarosso con lo stesso sensore di immagine del suo predecessore, modificato per estendere lo spettro nell’infrarosso.
Sviluppato per realizzare applicazioni che richiedono la visione notturna (ad esempio telesorveglianza e studio del comportamento degli animali notturni), rilevamento iperspettrale e astronomia, il Camera Module Pi NoIR può scattare foto con un risoluzione di 2592 x 1944 pixel. Il piccolo modulo, che ha dimensioni di soli 25 x 20 x 9 mm, può anche effettuare riprese video HD in formato 1080p a 30 fps, dando la possibilità agli utilizzatori delle schede Raspberry Pi Model A e B di realizzare applicazioni video. Il modulo si innesta sul connettore CSI attualmente non utilizzato su Raspberry Pi e si controlla tramite il bus I²C.
Per utilizzare il modulo Pi NoIR, servono un Raspberry Pi, una scheda di memoria SD con installato il sistema operativo, un pacco di batterie o un alimentatore.
Il nuovo modulo è disponibile presso RS Components o Farnell al prezzo di 21,50 Euro + IVA.

[snow57]

Finalmente dopo mesi e l'autunno appena trascorso sono riuscito a salire sul tetto e ad installare la Webcam con il raspberryPi
già linkata e Live sul sito:  http://www.meteomontecorno.altervista.org
http://monasterolometeo.altervista.org/webcam.php
è puntata verso N-NE da Monasterolo guarda il cielo del Canavese




[snow57]

Pubblico alcune fasi dell'installazione del webcamPI sul tetto di casa ,online dal 09/04/2014.

[meteoliri]

buonasera,
per chi fosse interessato ho messo su questa guida per far girare la camera board del raspberry ed in particolare nelle ore notturni.
Ciao ciao http://www.meteoliri.it/articolowebcam.php

[iz1mhy]

Cacchio..niente male davvero!!!! Complimentissimi!!!

Andrea
http://www.meteolaspezia.tk

[MeteoRoma]

Ciao Andrea
73 da IW0GAU Claudio (meteoroma) perche non rendi più bello il tuo sito montando le template di meteo du quebec?
ciao Claudio

[iz1mhy]

Ciao Claudio, dopo aver visto il tuo sito mi stavo giusto
chiedendo come avevi fatto.

Ho dato un occhio alla pagina di meteo du quebec ma non ho molto ben capito come installare le template.

Mi dai una mano o conosci una guida? Magari poi è una
belinata, ma così ad occhio no ho capito una mazza.

Sono anch'io OM...son stato il primo qua sul forum eheh ed ora vedo che ce ne sono altri. Ottimo!!!

73 DE IZ1MHY
http://www.iz1mhy.tk
http://www.meteolaspezia.tk

[MeteoRoma]

vai sulla sezione download li trovi gli script che ti occorrono ci sono anche delle spiegazioni su come fare....la cosa da spiegare è un po lunga ma sicuramente capirai come fare purtroppo in questi giorni sono impegnato tu comincia se hai dubbi chiedi pure
ciao Claudio

[zoomx]

buonasera,
per chi fosse interessato ho messo su questa guida per far girare la camera board del raspberry ed in particolare nelle ore notturni.
Ciao ciao http://www.meteoliri.it/articolowebcam.php

Avevo letto sul forum del raspberry pi che la camera non era in grado di eseguire scatti con tempi superiori ai 2 secondi. Vedo che invece tu hai risolto o che la cosa è stata risolta in versioni successive che tu hai ricompilato.

Complimenti!

[meteoliri]

buonasera,
per chi fosse interessato ho messo su questa guida per far girare la camera board del raspberry ed in particolare nelle ore notturni.
Ciao ciao http://www.meteoliri.it/articolowebcam.php

Avevo letto sul forum del raspberry pi che la camera non era in grado di eseguire scatti con tempi superiori ai 2 secondi. Vedo che invece tu hai risolto o che la cosa è stata risolta in versioni successive che tu hai ricompilato.

Complimenti!

si, ho perso molto tempo tra i vari forum soprattutto inglesi ma alla fine sono riuscito a mettere su con questa guida spero chiara e comprensibile.
Se poi aggiungete una lente panoramica 0,66x utilizzata per i cellulari, si riesce a fare scatti più ampi come questa webcam: http://www.meteoliri.it/stazione1/webcam3.jpg
Grazie.

[zoomx]

Per me è chiara e comprensibile ma io parto con conoscenze di shell Unix/Linux.

Piuttosto, perché di giorno usi il bilanciamento del bianco per luci fluorescenti?

[meteoliri]

ho fatto molte prove e quell'impostazione sembra la più idonea soprattutto in caso di forti contrasti, anche se ciò non lo risolve al 100%. Se avete alternative benvengano così da migliorare ulteriormente la qualità delle immagini.

[zoomx]

No, nel caso di forti contrasti c'è poco da fare, o esponi per le alte luci, e le ombre diventano nere, o esponi per le ombre e le alte luci diventano bianche.
Potresti anche unire due o tre esposizioni diverse, le foto HDR vengono realizzate così, oppure trattare tu il raw se supera gli 8 bit per canale colore ma non credo ne valga la pena.
