Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Mar 15 Mar 2011 - 20:46

Se puo essere utile cerco di descrivere la modifica al Pluvio PCE

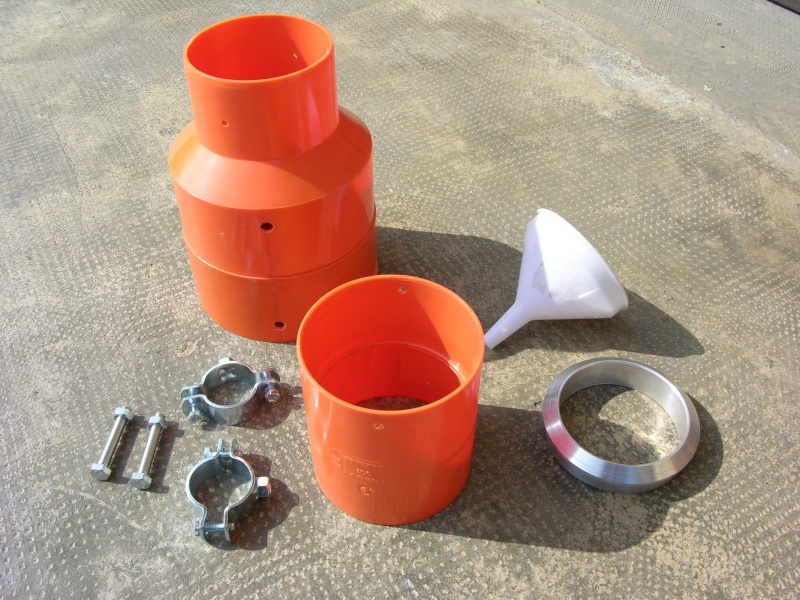

Elenco Materiale Usati:

1 Riduzione in PVC 140/100 mm (si trova negozio forniture edili)
1 Pezzo di Tubo in PVC 140 mm altezza 65 mm (si trova negozio forniture edili)
Colla per PVC per incollare il pezzo di tubo con la riduzione da 140/100 mm
1 Manicotto in PVC da 100 mm (si trova negozio forniture edili)
1 Imbuto da diametro 100 mm (negozio di agraria)
2 Collari pesanti x tubi idraulici da 1" (ferramenta)
2 Viti TE M8x50 cromati (ferramenta)
2 Dadi M8 (ferramenta)
1 Bomboletta di Nero per verniciare il tutto una volta finito (ferramenta)
1 Anello adattatore 100/92 mm per simulare la superfice del pluvio + il 20%
da farsi o farsi fare al tornio in plastica o altro materiale.(autocostruito in alluminio)
2 viti M4x20 per fissare il manicotto con la riduzione (ferramenta)
2 dadi M4 (ferramenta)


Innanzi tutto procedere con il creare l'innesto a bainetta che si vede in foto con lima
sul pezzo di tubo da 140 mm h 65 mm dopo averlo completato provate ad inserire il pluvio PCE per verificare se monta,fare la sede più precisa possibile in modo che le alette del pluvio si incastri bene dentro(le dimensioni sono 20H-43Lu-10La). Step successivo incollare il pezzo di tubo con la riduzione per aumentare la capsula per farci stare il pluvio in altezza, rinserite il pluvio PCE nella capsula e tracciate una riga verticale con una squadra 90° per fare i fori D.8,5 mm per i sostegni a collare i fori sono fatti a 90 gradi rispetto alla posizione del pluvio,a questo punto rimangono 2 fori da 4,5 mm per le viti M4 per fermare la Riduzione con il Manicotto in Pvc.




Montare vite M8x50 con relativo dado M8 su fori fatti in precedenza sia sopra che sotto e relativo montaggio collari pesanti x tubi idraulici.



Inserire l'imbuto sulla riduzione


Montare il manicotto sopra imbuto e riduzione nella foto i fori da 4.5 mm sono rivolti verso alto ho montato il manicotto PVC al contrario


Montare anello riduttore per adattare la bocca ingresso alla superfice del pluvio PCE
(superficie pluvio PCE 5,5 cmq /diametro anello adattatore 8,4 cm)dopo vari test per sottostima del pluvio ho modificato il diametro dell'anello adattatore a 9,2 cm + 10%


Vista da sotto senza pluvio montato

Fine montaggio provvisorio per verifica componenti inserire ancora il pluvio PCE per verifica finale.

Smontare il tutto e dare una bella verniciata di nero e rimontare
al Montaggio su palo verificare che sia tutto a bolla

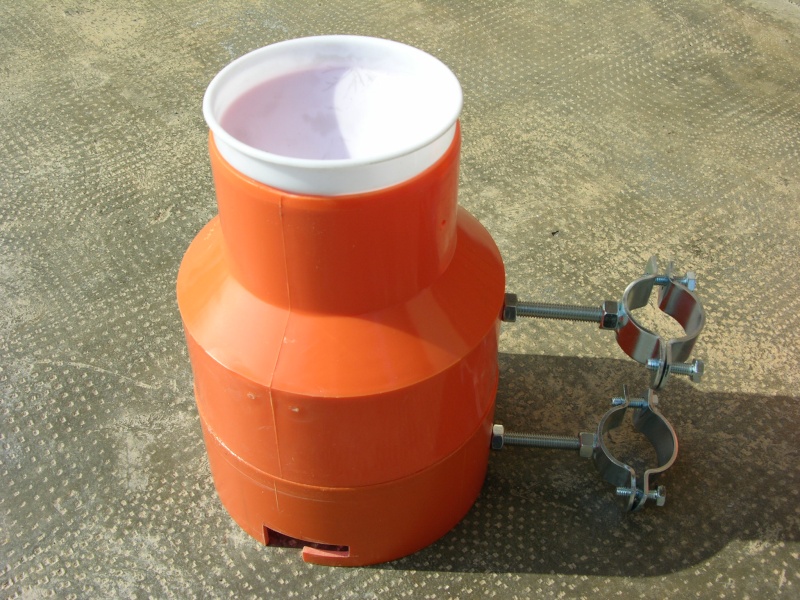

RISULTATO FINALE:

E' molto semplice come esecuzione non c'è particolare difficoltà e anche il costo
del materiale e di circa 20 euro
Spero che a qualcuno sia di aiuto questa modifica


Ultima modifica di snow57 il Ven 22 Apr 2011 - 20:48, modificato 2 volte
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da manolo il Mer 16 Mar 2011 - 7:52

Non discuto sulla funzionalità, se dici che va bene, ci credo.
Certo è che l'idea è buona e la realizzazione semplicemente
fantastica. Bravo!
Altrettanto valida la descrizione ...

_____________________
Paolo - Piombino, loc. Salivoli 35 mt slm
https://sites.google.com/site/meteosalivoli
avatar
manolo
Utente Avanzato
Utente Avanzato

Messaggi : 650
Data d'iscrizione : 20.09.10
Età : 72
Località : Piombino (LI)

https://sites.google.com/site/meteosalivoli/

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da aleg il Mer 16 Mar 2011 - 12:36

molto ma molto ben fatto!

il casino sarà fare l'innesto a baionetta ovvero il dettaglio che poi rende ben fatto tutto il resto

noi provammo a fare qualcosa simile senza quell'innesto ma il tutto non mi pareva fatto alla perfezione

fra l'altro nel nostro caso, non abbiamo usato un pezzo di pvc da 140 per 65mm in modo da aumentare l'altezza interna per ospitare l'imbuto (che pur tagliato alloggiava male)

qui invece con quell'innesto e i 3 pezzi di pvc, mi pare che l'oggetto è realizzato veramente molto bene.

_____________________

Gruppo Atmosfera Toscana su Facebook: https://www.facebook.com/pages/Meteo-Atmosfera-Toscana/132858736729954
avatar
aleg
Gestione forum
Gestione forum

Messaggi : 9635
Data d'iscrizione : 04.03.10
Età : 40
Località : S.Anna - Lucca - 15m s.l.m

http://www.atmosferatoscana.com

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Mer 16 Mar 2011 - 12:55

A fare i 2 innesti ho impiegato 1 ora e mezza circa
ho tracciato il tutto con un truschino da meccanico
e dopo o sgrossato il tutto con lima fino ad arrivare
vicino alla misura ,poi ciò dato di fino con lima e calibro
ciao
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Loris il Gio 17 Mar 2011 - 14:40

Mi piace, Bravo, ottima realizzazione semplice e pulita e penso che lo realizzerò anch'io.
Sto pensando di poterlo rendere riscaldabile per misurare anche la neve fusa, mi sembra che sotto l'imbuto ci sia abbastanza spazio per una cintura riscaldante o un flat tipo quelli per acquari su tubo.
Per l'alimentazione si potrebbe prelevarla dalla batteria che alimenta la ventola dello schermo solare, il problema è come rilevare la presenza di neve in modo di avviare il riscaldatore solo quando serve, hai qualche idea in merito? esiste qualche sensore a riguardo? .
A proposito dell'anello riduttore come hai capito che quello da 84 m.m sottostima? Matematicamente il rapporto dovrebbe essere giusto, è forse il pluvio pce che comunque sottostima e hai corretto il rapporto?
Ciao
avatar
Loris
Utente Nuovo
Utente Nuovo

Messaggi : 7
Data d'iscrizione : 28.11.10
Età : 60
Località : Barberino val D'Elsa

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Gio 17 Mar 2011 - 15:31

Loris ha scritto:Mi piace, Bravo, ottima realizzazione semplice e pulita e penso che lo realizzerò anch'io.
Sto pensando di poterlo rendere riscaldabile per misurare anche la neve fusa, mi sembra che sotto l'imbuto ci sia abbastanza spazio per una cintura riscaldante o un flat tipo quelli per acquari su tubo.
Per l'alimentazione si potrebbe prelevarla dalla batteria che alimenta la ventola dello schermo solare, il problema è come rilevare la presenza di neve in modo di avviare il riscaldatore solo quando serve, hai qualche idea in merito? esiste qualche sensore a riguardo? .
A proposito dell'anello riduttore come hai capito che quello da 84 m.m sottostima? Matematicamente il rapporto dovrebbe essere giusto, è forse il pluvio pce che comunque sottostima e hai corretto il rapporto?
Ciao

ciao Loris mi fa piacere che ti si piaciuto e molto semplice la costruzione
avendo un ampia bocca e profonda si può inserire una serpentina riscaldante da 10-15 watt a 220 volt o 12 volt con alimentatore se in continua no con pannello solare
perchè d'inverno che poco poi ci andrebbe un pannello minimo 60watt più batteria il costo salirebbe troppo come si dice il gioco non vale la candela
l'ho verniciato di nero è per il durante inverno dopo la nevicata se esce il
il colore nero aiuta a sciogliere la neve prima
per accendere la serpentina riscaldante solo quando serve cioè in caso di nevicata
si monta una sonda di temperatura in serie alla serpentina che intervenga 1-2°C
e che stacchi superati 5°C insomma una cosa di questo tipo accompagnato anche da un sensore se no si accenderebbe anche senza o neve.
ho fatto un po di test a riguardo del pluvio e sottostimava a confronto con il pluvio manuale e altra stazione che ho sul tetto di casa allora o portato anello adattatore da
84 mm di diametro a 92 mm di diametro + 10% con ultima la correzione sembra apposto.
ciao snow57


Ultima modifica di snow57 il Lun 27 Giu 2011 - 20:35, modificato 1 volta
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da cosenzameteo.it il Gio 21 Apr 2011 - 12:11

scusa snow57 volevo chiederti una cosa...hai constatato una sottostima del 10%...e quindi hai portato la sezione drenante da 8.4cm di diametro a 9.4..ovvero hai aumentato l'area da 55cm^2 a 69cm^2..facendo due rapidi calcoli cosi non aumenti del 20% anzichè del 10?

ps: te lo chiedo perchè anche io sto per apportare una modifica simile...

cmq in ogni caso visto che avrai avuto modo di confrontare i dati registrati con tale modifica potresti dirmi che scarti hai avuto rispetto al manuale?

cosenzameteo.it
Utente Junior
Utente Junior

Messaggi : 26
Data d'iscrizione : 26.08.10

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Riccez il Dom 1 Mag 2011 - 12:53

Complimenti veramente!
avatar
Riccez
Utente Senior
Utente Senior

Messaggi : 175
Data d'iscrizione : 20.03.10
Età : 24
Località : Spoleto (PG) 223m

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Riccez il Lun 27 Giu 2011 - 17:40

Ma quindi la guida al primo post è corretta o va modificato qualcosa?
avatar
Riccez
Utente Senior
Utente Senior

Messaggi : 175
Data d'iscrizione : 20.03.10
Età : 24
Località : Spoleto (PG) 223m

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Lun 27 Giu 2011 - 20:27

Riccez ha scritto:Ma quindi la guida al primo post è corretta o va modificato qualcosa?

ciao Riccez la guida al primo post per me è corretta il diametro della bocca della modifica
lo portata a 92 mm o 9,2 cm e dopo alcune prove con a fianco il pluvio manuale ho riscontrato valori uguali anche con rainrate elevati perchè con questa modifica quando
le goccie d'acqua entrano non escono più e il pluvio le conta tutte invece prima con solo il pluvio con poco bordo se ne perdeva molte specialmente con rainrate elevati e
ciao snow57
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Riccez il Mar 28 Giu 2011 - 7:52

A me il manicotto va dentro dove sta l'imbuto non fuori, perchè?
avatar
Riccez
Utente Senior
Utente Senior

Messaggi : 175
Data d'iscrizione : 20.03.10
Età : 24
Località : Spoleto (PG) 223m

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Mar 28 Giu 2011 - 10:44

Riccez ha scritto:A me il manicotto va dentro dove sta l'imbuto non fuori, perchè?

l'imbuto sta tra la riduzione PVC 140 mm Femmina-100 mm maschio e la giunzione in PVC da 100 mm
femmina-femmina se il diametro dell'imbuto e da 100 mm esterno sulla riduzione appoggia sopra il diametro da 100 mm entra solo il cono perchè il diametro interno della riduzione lato maschio e di circa
96 mm calzando la giunzione sulla riduzione con in mezzo l'imbuto vanno a fermare l'imbuto e lo posiziona
perfettamente in verticale.

la giunzione del diametro 100 mm femmina da inserire dopo l'imbuto e fissarlo con 2 viti in fondo circa 1 cm dopo il bordo della giunzione


ciao snow57
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Riccez il Mer 29 Giu 2011 - 7:41

E se l'imbuto nel caso è un pelo più piccolo non succede nulla giusto?
Io non trovando quella giunzione che dici ho preso un altro pezzo da 103mm di diametro ma che si restringe a 100mm all'inizio. L'anello adattatore deve restringere il diametro a 9,2cm giusto?
Ciao e grazie!
avatar
Riccez
Utente Senior
Utente Senior

Messaggi : 175
Data d'iscrizione : 20.03.10
Età : 24
Località : Spoleto (PG) 223m

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Mer 29 Giu 2011 - 11:32

Riccez ha scritto:E se l'imbuto nel caso è un pelo più piccolo non succede nulla giusto?
Io non trovando quella giunzione che dici ho preso un altro pezzo da 103mm di diametro ma che si restringe a 100mm all'inizio. L'anello adattatore deve restringere il diametro a 9,2cm giusto?
Ciao e grazie!

importante che vadi tutto a pacchetto e che l'imbuto sia fermo in verticale e non si muova un volta assemblato con la giunzione se questo succede fermare con silicone o colla per PVC
devi ridurre il diametro di 100 mm a 92 mm
ciao snow57
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Riccez il Mer 29 Giu 2011 - 11:53

snow57 ha scritto:
Riccez ha scritto:E se l'imbuto nel caso è un pelo più piccolo non succede nulla giusto?
Io non trovando quella giunzione che dici ho preso un altro pezzo da 103mm di diametro ma che si restringe a 100mm all'inizio. L'anello adattatore deve restringere il diametro a 9,2cm giusto?
Ciao e grazie!

importante che vadi tutto a pacchetto e che l'imbuto sia fermo in verticale e non si muova un volta assemblato con la giunzione se questo succede fermare con silicone o colla per PVC
devi ridurre il diametro di 100 mm a 92 mm
ciao snow57

Ok fatto, ho preparato il tutto Cool Cool






Vorrei aggiungere che sull'imbuto ho messa una retina per non farci entrare robaccia!
Grazie Snow!
avatar
Riccez
Utente Senior
Utente Senior

Messaggi : 175
Data d'iscrizione : 20.03.10
Età : 24
Località : Spoleto (PG) 223m

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Mer 29 Giu 2011 - 19:39

Ok riccez bel lavoro :hand35:completa il tutto e piazzalo dove a deciso
ti consiglio di fare qualche test con vicino quello Manuale se hai la possibilità di farlo,
naturalmente se dalle tue parti hai precipitazioni in questi giorni
spero di esserti stato di aiuto con la guida e che sia di aiuto anche ad altri
ciao snow57
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da CrasHBoneS il Sab 5 Nov 2011 - 15:45

mi aggiungo alla discussione visto che seguendo questa guida sto costruendo la modifica per il pluvio e vorrei fare un po' di domande/precisazioni:
-1 Riduzione in PVC 140/100 mm (si trova negozio forniture edili)->OK
-1 Pezzo di Tubo in PVC 140 mm altezza 65 mm->vedo che questo pezzo combacia perfettamente con la parte da 140 della riduzione: mi viene il dubbio che tu abbia comprato solo il "bicchiere" di un tubo da 140, perchè se chiedete un pezzo di tubo da 140 il risultato è che il pezzo da 140 si infilerà nella riduzione da 140, visto che il tubo da 140 è maschio mentre la parte 140 della riduzione è femmina, giusto?

CrasHBoneS
Utente Senior
Utente Senior

Messaggi : 184
Data d'iscrizione : 18.10.11
Località : Bellaria I. M. (Rimini) 4 mt. s.l.m.

http://meteobellaria.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Sab 5 Nov 2011 - 21:03

CrasHBoneS ha scritto:mi aggiungo alla discussione visto che seguendo questa guida sto costruendo la modifica per il pluvio e vorrei fare un po' di domande/precisazioni:
-1 Riduzione in PVC 140/100 mm (si trova negozio forniture edili)->OK
-1 Pezzo di Tubo in PVC 140 mm altezza 65 mm->vedo che questo pezzo combacia perfettamente con la parte da 140 della riduzione: mi viene il dubbio che tu abbia comprato solo il "bicchiere" di un tubo da 140, perchè se chiedete un pezzo di tubo da 140 il risultato è che il pezzo da 140 si infilerà nella riduzione da 140, visto che il tubo da 140 è maschio mentre la parte 140 della riduzione è femmina, giusto?
ciao crasHBoneS e come dici tu mi sembra viene chiamato giunto di riparazione da 140
o scorrevole .
si importante che il diametro sia da 140 mm che combaci con la riduzione.
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da CrasHBoneS il Lun 7 Nov 2011 - 22:24

vorrei provare ad arricchire la discussione con la mia esperienza sull'autocostruzione del pluvio che ho realizzato seguendo questa guida

Elenco Materiale Usati:

1 Riduzione in PVC 140[femmina]/100 mm maschio [riduzione]
1 Pezzo di Tubo in PVC 140 mm altezza 140 mm [tubo A]
Colla per PVC per incollare il pezzo di tubo con la riduzione da 140/100 mm
1 Pezzo di Tubo in PVC 140 mm altezza 150 mm [tubo B]
1 Imbuto da diametro 100 mm (negozio di agraria)

Nella parte da 140 [femmina] della riduzione ho inserito il tubo A
Il bicchiere da 140 è lungo 65 mm quindi rimangono fuori circa 75 mm del tubo A su cui ho eseguito gli innesti a baionetta

Nella parte superiore da 100 [maschio] della riduzione ho inserito l'imbuto da 100: l'imbuto essendo da 100 non si infila nel tubo da 100 maschio, ho quindi provveduto a scaldare la parte superiore dell'imbuto ed una volta che la plastica si è ammorbidita ho "innestato" a pressione l'imbuto: una volta che si raffredda la circonferenza dell'imbuto cala ulteriormente ed ho quindi usato qualche goccia di silicone per fermarlo meglio (il diametro dell'imbuto cala ma avendo un bordino sporgente non succederà mai che l'imbuto "cada" dentro al maschio da 100)

Una volta fatto questo ho inserito il tubo B nella parte superiore della riduzione da 100: essendo il tubo B da 100 per farlo diventare femmina sul maschio della riduzione andrà anch'esso scaldato a meno di riuscire a trovare un pezzo di tubo da 100 con il bicchiere femmina all'estremità

Alla fine dei giochi vi ritroverete con una imboccatura di diametro 94 mm in quanto il tubo arancione da 100 mm è costruito con plastica di spessore 3 mm.

A presto le foto.


CrasHBoneS
Utente Senior
Utente Senior

Messaggi : 184
Data d'iscrizione : 18.10.11
Località : Bellaria I. M. (Rimini) 4 mt. s.l.m.

http://meteobellaria.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da snow57 il Mar 8 Nov 2011 - 7:27

CrasHBoneS ha scritto:vorrei provare ad arricchire la discussione con la mia esperienza sull'autocostruzione del pluvio che ho realizzato seguendo questa guida

Elenco Materiale Usati:

1 Riduzione in PVC 140[femmina]/100 mm maschio [riduzione]
1 Pezzo di Tubo in PVC 140 mm altezza 140 mm [tubo A]
Colla per PVC per incollare il pezzo di tubo con la riduzione da 140/100 mm
1 Pezzo di Tubo in PVC 140 mm altezza 150 mm [tubo B]
1 Imbuto da diametro 100 mm (negozio di agraria)

Nella parte da 140 [femmina] della riduzione ho inserito il tubo A
Il bicchiere da 140 è lungo 65 mm quindi rimangono fuori circa 75 mm del tubo A su cui ho eseguito gli innesti a baionetta

Nella parte superiore da 100 [maschio] della riduzione ho inserito l'imbuto da 100: l'imbuto essendo da 100 non si infila nel tubo da 100 maschio, ho quindi provveduto a scaldare la parte superiore dell'imbuto ed una volta che la plastica si è ammorbidita ho "innestato" a pressione l'imbuto: una volta che si raffredda la circonferenza dell'imbuto cala ulteriormente ed ho quindi usato qualche goccia di silicone per fermarlo meglio (il diametro dell'imbuto cala ma avendo un bordino sporgente non succederà mai che l'imbuto "cada" dentro al maschio da 100)

Una volta fatto questo ho inserito il tubo B nella parte superiore della riduzione da 100: essendo il tubo B da 100 per farlo diventare femmina sul maschio della riduzione andrà anch'esso scaldato a meno di riuscire a trovare un pezzo di tubo da 100 con il bicchiere femmina all'estremità

Alla fine dei giochi vi ritroverete con una imboccatura di diametro 94 mm in quanto il tubo arancione da 100 mm è costruito con plastica di spessore 3 mm.

A presto le foto.

quarda io non ho scaldato nulla perchè l'imbuto si appoggia bene sull'orlo della riduzione da 100 mm M poi o adoperato un giunto da 100 mm FF che finisce sopra all'imbuto appoggiandosi sulla battuta interna del giunto e l'ho
fermato con 2 viti M4 x 20 laterali contrapposte tra loro che prende il giunto e la riduzione
praticamente un sandwick l'imbuto resta li fermo.

giunto da 100 mm FF utilizzato
ciao
avatar
snow57
Utente Avanzato
Utente Avanzato

Messaggi : 851
Data d'iscrizione : 26.12.10
Età : 61
Località : Monasterolo T.se 480 mt. s.l.m

http://www.meteomontecorno.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da CrasHBoneS il Mer 9 Nov 2011 - 8:08

snow57 ha scritto:
quarda io non ho scaldato nulla perchè l'imbuto si appoggia bene sull'orlo della riduzione da 100 mm M poi o adoperato un giunto da 100 mm FF che finisce sopra all'imbuto appoggiandosi sulla battuta interna del giunto e l'ho
fermato con 2 viti M4 x 20 laterali contrapposte tra loro che prende il giunto e la riduzione
praticamente un sandwick l'imbuto resta li fermo.

giunto da 100 mm FF utilizzato
ciao

hai perfettamente ragione, il mio problema è che non sono riuscito a trovare il giunto da 100 femmina/femmina che ha il "battente" all'interno

CrasHBoneS
Utente Senior
Utente Senior

Messaggi : 184
Data d'iscrizione : 18.10.11
Località : Bellaria I. M. (Rimini) 4 mt. s.l.m.

http://meteobellaria.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Lucario il Gio 10 Nov 2011 - 15:21

Per chiarire la riduzione è 140 femmina / 100 maschio ?
avatar
Lucario
Utente Senior
Utente Senior

Messaggi : 206
Data d'iscrizione : 17.10.11
Età : 55
Località : Ponterosso Pietrasanta LU

http://www.meteoponterosso.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Lucario il Gio 10 Nov 2011 - 17:57

Lucario ha scritto:Per chiarire la riduzione è 140 femmina / 100 maschio ?

La risposta me la sono data da solo. Ho anche utilizzato invece del manicotto il giunto a scorrere dell 100

Ho tagliato in prossimità del restringimento

Essendo la sezione tolta di circa 10 di diametro esterno con una moletta ho portato il tutto a 9.2. Per riuscire a ricreare un cerchio (quasi) perfetto mi aiuta l'impronta della parte stretta che ho tagliato

Mi spiegate come si fa a caricare una foto e mostrarla già a schermo nel post


Ultima modifica di Lucario il Gio 10 Nov 2011 - 21:40, modificato 2 volte
avatar
Lucario
Utente Senior
Utente Senior

Messaggi : 206
Data d'iscrizione : 17.10.11
Età : 55
Località : Ponterosso Pietrasanta LU

http://www.meteoponterosso.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Lucario il Gio 10 Nov 2011 - 18:07

e il risultato grezzo è:
Il bordo è leggermente inclinato verso l'esterno così da non recuperare l'acqua corrispondente al maggior diametro
Luca


Ultima modifica di Lucario il Gio 10 Nov 2011 - 21:42, modificato 1 volta
avatar
Lucario
Utente Senior
Utente Senior

Messaggi : 206
Data d'iscrizione : 17.10.11
Età : 55
Località : Ponterosso Pietrasanta LU

http://www.meteoponterosso.altervista.org

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da aleg il Gio 10 Nov 2011 - 18:22

Lucario ha scritto:

Mi spiegate come si fa a caricare una foto e mostrarla già a schermo nel post

ti guido con questa foto che altro non è che quel che vedi quando scrivi un messaggio
devi agire su una delle icone che hai sopra il rettangolo bianco di scrittura...




quando l'hai inviata aspetti qualche istante e poi ti compare una finestrina con 3 link, tu copia qui dove scrivi quello di mezzo

ciao

_____________________

Gruppo Atmosfera Toscana su Facebook: https://www.facebook.com/pages/Meteo-Atmosfera-Toscana/132858736729954
avatar
aleg
Gestione forum
Gestione forum

Messaggi : 9635
Data d'iscrizione : 04.03.10
Età : 40
Località : S.Anna - Lucca - 15m s.l.m

http://www.atmosferatoscana.com

Torna in alto Andare in basso

Re: Guida all'autocostruzione Modifica su Pluvio PCE

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 2 1, 2  Seguente

Torna in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
