Guida all'autocostruzione Modifica su Pluvio PCE

Okkei ti ringrazio. Ho provato e ci sono riuscito

Lucario ha scritto:Per chiarire la riduzione è 140 femmina / 100 maschio ?

la riduzione e come dici tu 140 F / 100 M .

Posto 2 immagini altra mia modifica del Pluvio per LaCrosse serie WS23XX
simile nei componenti a quella PCE FWS 20


magari per qualcuno può essere utile

Mi sembra un ottimo lavoro. Quale diametro hai scelto?
Luca

Lucario ha scritto:Mi sembra un ottimo lavoro. Quale diametro hai scelto?
Luca

ho simulato la superficie del pluvio la crosse ws 23XX 69/70 mmq
ho adottato un diametro di 94/95 mm

Avendo 2 stazioni una Lacrosse ws 2300 cablata on line :http://www.webalice.it/carlo.brezzi/meteo/
e una PCE FWS 20 installate tutte e due sul tetto a circa 8 metri di distanza alla stessa altezza su 2 pali diversi.Dopo alcuni di giorni di prova ho rilevato che i 2 pluviometri non modificati rilevano valori sensibilmente diversi:quello della PCE sottostima mediamente del 19% i valori rilevati rispetto a quello della Lacrosse,con le modifiche da voi proposte potrei risolvere il problema?Dato che abito in montagna dove tira molto (con punte di oltre 100Km/ora) e le precipitazioni sono spesso orizzontali quindi difficilmente rilevabili.Come software uso cumulus.
Grazie e buona Pasqua

breca66 ha scritto:Avendo 2 stazioni una Lacrosse ws 2300 cablata on line :http://www.webalice.it/carlo.brezzi/meteo/
e una PCE FWS 20 installate tutte e due sul tetto a circa 8 metri di distanza alla stessa altezza su 2 pali diversi.Dopo alcuni di giorni di prova ho rilevato che i 2 pluviometri non modificati rilevano valori sensibilmente diversi:quello della PCE sottostima mediamente del 19% i valori rilevati rispetto a quello della Lacrosse,con le modifiche da voi proposte potrei risolvere il problema?Dato che abito in montagna dove tira molto (con punte di oltre 100Km/ora) e le precipitazioni sono spesso orizzontali quindi difficilmente rilevabili.Come software uso cumulus.
Grazie e buona Pasqua

ciao breca66 benvenuto sul forum innanzi tutto
avendo quella situazione nella tua zona ti consiglierei di modificare entrambi i pluviometri senz'altro migliori la qualità della misura pluviometrica perchè con il e il poco bordo di entrambi i pluviometri le goccie di fanno fatica a rimanere all'interno
e se hai la possibilità direi di provare anche la misura con un pluvio manuale messo nelle vicinanze e valutare tutti i 3 risultati
Pure io ho 2 stazioni come le tue con i pluviometri modificati La Crosse WS2350 sul tetto a 10 mt online con Anem/OS e la PCE FWS 20 nel cortile a 2 mt online a pc acceso con cumulus i 2 pluviometri distano circa 15 mt uno dall'altro le misure che rilevo non sono mai uguali poca differenza che varia da 1mm a 4mm a secondo della precipitazione puoi vedere i dati sui siti:
http://monasterolometeo.altervista.org/
http://www.meteomontecorno.altervista.org/

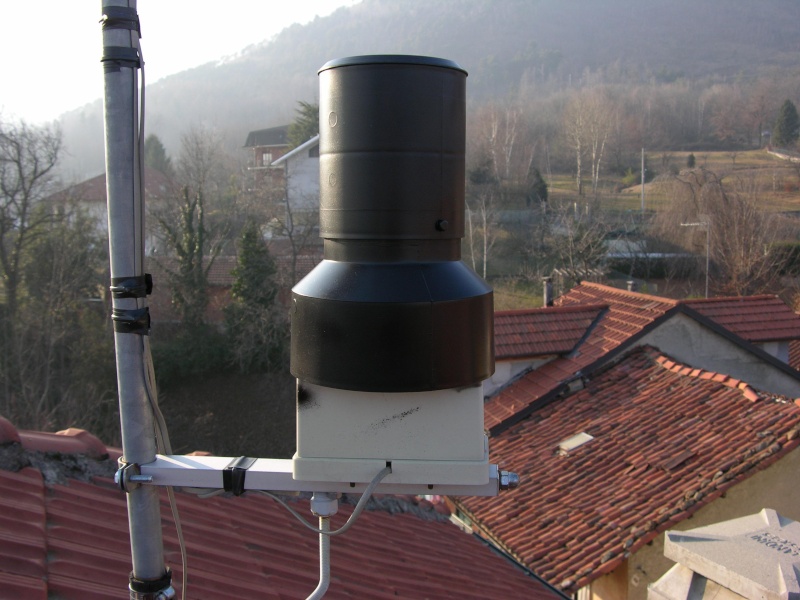

2 FOTO PLUVIO LA CROSSE WS 2350 MODIFICATO


ciao

Innanzitutto grazie per la veloce risposta ,ma volevo sapere se per la realizzazione della modifica del pluvio Lacrosse che dimensioni hai usato nei tubi necessari e che materiali hai usato.
Complimenti per i tuoi siti sono fatti benissimo

Grazie

breca66 ha scritto:Innanzitutto grazie per la veloce risposta ,ma volevo sapere se per la realizzazione della modifica del pluvio Lacrosse che dimensioni hai usato nei tubi necessari e che materiali hai usato.
Complimenti per i tuoi siti sono fatti benissimo

Grazie

grazie dei complimenti
il pluvio LA CROSSE WS 2350 e derivato da quello PCE pubblicato in questo topic
la differenza sta in quello PCE ho aggiunto un pezzo di tubo PVC dove ho fatto la bainetta per inserire il pluvio all'interno .
per la crosse appunto il materiale e sempre lo stesso meno l'allunga fatta perchè il pluvio la crosse e un po più grande del pce e la modifica viene incastrata sopra al pluvio come si vede nella foto il diametro interno della riduzione usata per entrambi è F 140 mm ridotta a M 100 mm il resto dei componenti e lo stesso cambia solo il diametro dell'anello bocca pluvio che deve essere D.95 mm per LA CROSSE.
ciao

Grazie mille adesso provo a realizzarlo poi ti faccio sapere
Ciao

Credo che sarebbe necessario per chi come Breca a problemi di orizzontale di tenere il pluvio se possibile al max a 2m. di altezza dal terreno magari protetto da un muro che disti ad una certa distananza che serve a schermare le raffiche di .

Complimenti snow57, hai fatto un bel lavoro pulito, se mi dici che funziona tutto ok
te l'ho copio subito perchè mi sarebbe piaciuto realizzarne uno ex novo ma i calcoli
per determinare il diametro dell'imbuto non mi convincevano.
Sarebbe bello riscaldarlo, ho a disposizione del cavo/resistenza a bassa tensione, si potrebbe provare, domani sera metto i dati della resistenza, chissà.....
Roberto.

Geppy ha scritto:Complimenti snow57, hai fatto un bel lavoro pulito, se mi dici che funziona tutto ok
te l'ho copio subito perchè mi sarebbe piaciuto realizzarne uno ex novo ma i calcoli
per determinare il diametro dell'imbuto non mi convincevano.
Sarebbe bello riscaldarlo, ho a disposizione del cavo/resistenza a bassa tensione, si potrebbe provare, domani sera metto i dati della resistenza, chissà.....
Roberto.

ciao Roberto le 2 modifiche che ho fatto funzionano entrambe i valori che riscontro in condizioni di normale come oggi sono praticamente identici e lo stesso con il pluvio manuale (vedi dati entrambe i siti meteo) direi che potresti copiarlo pari pari senza alcun problema
molto semplice la realizzazione 4 pezzi in PVC arancione leggero da edilizia e 2 ore di lavoro
ciao

Ciao Ermanno, adesso ne sparo una per ridurre i costi di dover realizzare
la riduzione 100/92mm. magari fatta al tornio, dunque utilizzi un giunto 100/100mm. se incastriamo un pezzetto di tubo da 100mm.nel
giunto dalla parte opposta all'imbuto possiamo incastrare su quel pezzetto una riduzione da 100/82mm. che andremo a rifilare/allargare a 92mm., non so se
sono riuscito a spiegarmi se ci sono riuscito cosa ne pensi?
Roberto.

Geppy ha scritto:Ciao Ermanno, adesso ne sparo una per ridurre i costi di dover realizzare
la riduzione 100/92mm. magari fatta al tornio, dunque utilizzi un giunto 100/100mm. se incastriamo un pezzetto di tubo da 100mm.nel
giunto dalla parte opposta all'imbuto possiamo incastrare su quel pezzetto una riduzione da 100/82mm. che andremo a rifilare/allargare a 92mm., non so se
sono riuscito a spiegarmi se ci sono riuscito cosa ne pensi?
Roberto.

ciao Geppy,tutte le soluzioni sono bene accette purchè fatibili la tua dalla foto potrebbe essere una idea comunque se pensi di riuscire a farla cosi senza dover farla di tornio importante che imbocco pluvio sia di 92 mm circa
prova e buon lavoro

salve a tutti, essndo anche io possesore della pce, ho modificato il pluviometro, ma con un imbuto da 120 mm (per evitare di comprarne un altro). ma ho il dubbio che poi dopo prendesse maggiore quantità di rispetto al manuale. è possibile?

faccio una segnalazione, casomai che possa tornare utile....ad un mio amico vengono falsate le misurazioni quando fa tanto e da sotto il pluviometro lo stesso agisce sul bilancino interno sollevandolo...potrebbe essere un'ulteriore miglioria l'aggiunta di una sorta di riparo nel fondo, che dite? Comunque complimenti per la realizzazione.

ciao
ma non è che con molto il palo di sostegno della stazione oscilla e quindi induce alla bascula del pluvio oscillazioni non dovute alla ? Anche io ho un pluvio modificato ma dopo sostituzione del palo di sostegno nessuna lettura anomala

Confermo che se il palo oscilla la bascula del pluviometro si muove abbondantemente.

Salve a tutti,
Vorei chiedere se la bascula del pluviometro deve essere in perfetto orizzontale (a riposo)
e se inclinata da una parte segna costantemente, perchè succede che la mia (nel grafico) segna una linea orizzontale di continuo ogni ora. Ciò significa che è inclinata da una parte?
per vedere il grafico: www.meteoportocervo.it

No, deve stare inclinata da una parte. Quando si riempe il contenitore esposto in alto, si inclina dall'altro lato, cioè bascula. Il contenitore prima pieno si svuota e si epone quello dall'altro lato.
Nel basculamento un magnetino passa davanti ad un contatto che si chiude e poi si riapre generando un impulso che viene conteggiato.
Se il palo non è molto rigido ma oscilla con il la bascula si muove generando conteggi fasulli.
