Modifica pluvio fai da me......

EnricoD ha scritto:Ottima idea Geppy, io ho puntato dritto sul profilato in alluminio perché mi sono ritrovato in casa degli scarti di lavorazione. La sagoma in legno per la parte alta del "bicchiere" è necessaria. Non saprei però cosa consigliarti per la parte bassa,quella che si innesta sul pluvio per capirci,In quanto il bordino alto del pluvio non è dritto, ma leggermente inclinato verso l'interno. Aspetto news. Un saluto

Ciao Enricod, oggi ho realizzato un aggeggio che mi ha permesso di curvare una striscia di PVC (30 X 3 mm.) e realizzare il "bicchiere", l'ho già incollato sul
famigerato "bordino" del pluvio, asciugata la colla posto la foto, per il momento
posto la foto dell' aggeggio realizzato con 4 bulloni da 10mm., 4 tubetti, dadi,
rondelle, colla per PVC unica cosa che ho comprato (3€) ecc, insomma un pò di rumenta che si trova in cantina.
Il PVC si piega scaldandolo con il phon o fiamma e resta in posa in pochi secondi si trova
nello scarto di lavorazioni plastiche, boo, questo è il mio contributo, magari scatena altre idee migliori, a domani
Roberto

Bravissimo Geppy, vedo che le idee non mancano ottima idea, penso che poi eliminerai il bordo in sovrappiù e incollerai i deu bordi testa a testa. Aggiungo che si può usare anche pvc più sottile tipo 1,5mm che una volta incollato non darà problemi. L'altezza del bicchiere sarebbe migliore se portata a 5-6cm. Veramente ottima l'idea per avere i bordini curvi

Riporto i ragionamenti fatti sul forum di Meteonetwork da Orso polare e CrashBones da cui ho attinto i risultati delle mie prove.

CrashBones
il pluvio della PCE è rettangolare, con superfici purtroppo molto basse,
ha una superficie di 55 cm^2, diversi utenti lo hanno "intubato" e dopo
le verifiche con pluvio manuale hanno notato che il diametro del tubo
deve essere di 9.2 cm, da cui si ricava un'area di 66,4424


Ora calcola l'area del pluvio in cm² con la risaputa formula:

• area in cm² = raggio*raggio* 3.14 = 66,4424


Ora procediamo a trovare il Fattore Pluviometrico che calcoleremo con:

• FP = 10000/raggio*raggio* 3.14 = 150.5063


in cui... 10.000 sono i cm² di un metro² preso a riferimento e raggio*raggio* 3.14 è l'area in cm² del tuo pluvio

Ora che abbiamo il valore del Fattore Pluviometrico possiamo
calcolare la quantità in millilitri per far fare lo scatto alla bascula
che farà segnare 0,3mm (ipotetico e da verificare come scritto prima..)
sulla consolle per cui....

• Acqua raccolta in lt. = 0,3/FP = 0.01993


dove 0,3 sono i mm segnati sula consolle per un singolo scatto e FP è il valore precedentemente trovato per il Fattore Pluviometrico.

Il calcolo esprimerà il risultato in litri per cui lo moltiplichiamo per 1000 e lo avremo in millilitri.

0.000001993272

Un grazie a Orso Polare

METEOROMA
Dopo aver effettuato le seguenti prove:
10 scatti di bascula corrispondono a 3mm. di (0,3mm. a scatto)

usando l'imbocco originale del pluvio rettangolare = 11cm. X 5cm. =55cm²
FP= 10000/55cm² = 181,81 (fattore pluviometrico)
Litri di acqua necessaria per 1 scatto 0,3mm = 0,3/FP = 0,00165Litri X 1000 = 1,65ml.
Dalle mie prove effettuate la quantità di acqua per uno scatto corriponde quindi il pluvio sottostima solo per colpa del bordo inesistente.

Ciao MeteoRoma, a questo punto non ci manca più nulla, i calcoli ci sono i materiali e le idee pure, ci rimane solo da metterci al lavoro.


Come dici tu ho tagliato i pezzeti in eccesso e li ho incollati testa/testa, ho spianato tutta la superficie del "bicchiere" con un foglio di tela smeriglio appoggiato su di un piano, successivamente ho incollato il "bicchiere" sul bordino del pluvio, la colla per PVC non deve avere sollecitazioni meccaniche per almeno 15 min.

Ho provato la resistenza dell'incollaggio che si è rivelata ottima, ho dato una carteggiata al "bicchiere" per renderlo un pò ruvido in modo da facilitare il grip al
PRIMER.

Si potrebbe aumentare l'altezza bel "bicchiere" io però avevo solo quelle striscie
di PVC a portata di mano,(per adesso l'ho terrò così) si potrebbe diminuire anche lo spessore e trovare il PVC direttamente bianco.

Spero di essere stato utile o di aver dato idee ad altri, adesso vado a cercarmi qualche altra modifica da fare.
Roberto

Geppy ha scritto:Ciao MeteoRoma, a questo punto non ci manca più nulla, i calcoli ci sono i materiali e le idee pure, ci rimane solo da metterci al lavoro.


Come dici tu ho tagliato i pezzeti in eccesso e li ho incollati testa/testa, ho spianato tutta la superficie del "bicchiere" con un foglio di tela smeriglio appoggiato su di un piano, successivamente ho incollato il "bicchiere" sul bordino del pluvio, la colla per PVC non deve avere sollecitazioni meccaniche per almeno 15 min.

Ho provato la resistenza dell'incollaggio che si è rivelata ottima, ho dato una carteggiata al "bicchiere" per renderlo un pò ruvido in modo da facilitare il grip al
PRIMER.

Si potrebbe aumentare l'altezza bel "bicchiere" io però avevo solo quelle striscie
di PVC a portata di mano,(per adesso l'ho terrò così) si potrebbe diminuire anche lo spessore e trovare il PVC direttamente bianco.

Spero di essere stato utile o di aver dato idee ad altri, adesso vado a cercarmi qualche altra modifica da fare.
Roberto

Come potete vedere basta un po di ingegno e i problemi si possono risolvere brillantemente e poi "necessità fa virtu"
Ottimo lavoro, dai datevi da fare lazzaroni che non siete altro fate vedere le vostre realizzazioni

Bella Geppy ottimo lavoro.

Ben fatto Geppy adesso fai sparire quella specie di schermo solare, visto la tua manualità sarà una passeggiata farne uno nuovo

MeteoRoma ha scritto:Ben fatto Geppy adesso fai sparire quella specie di schermo solare, visto la tua manualità sarà una passeggiata farne uno nuovo

Dici bene, lo schermo solare è quasi pronto per far sparire quello in dotazione, ed è
la quarta modifica, per ora.

1-Pannellino fotovoltaico per termoigro
2-"bicchiere" pluvio
3-schermo solare
4- modifica sonda anemometro, che si è rivelata inutile

Sono molto contento di aver trovato un forum dove si può condividere/scambiare
queste esperienze con altri utenti.

Ciao Geppy,
molto interessanti quei piatti per lo schermo solare con il foro grande "svasato" (o così sembra), come hai fatto o come te li sei procurati ?

Ciao Aldo

aldofer ha scritto:Ciao Geppy,
molto interessanti quei piatti per lo schermo solare con il foro grande "svasato" (o così sembra), come hai fatto o come te li sei procurati ?

Ciao Aldo

Ciao Aldo, ti spiego il tutto, ma ho due domanda da farti:

1 - discutendo quì su questo topic (non mio) faccio arrabbiare qualcuno?
eventualmente devo aprirne uno mio?

2 - come si fa a postare più di una foto?

sono da poco con voi e non vorrei infastidire nessuno con i miei giocattoli

Roberto

Ciao Roberto,
i topic non sono di proprietà di nessuno, chiunque apra un nuovo topic è benvenuto specie se tratta di un argomento nuovo che può portare nuove conoscenze a tutti i partecipanti, chiunque può contribuire e anche esprimere opinioni differenti o contrastanti purchè siano costruttive.
Non ho letto nulla di scorretto in questo topic quindi vai tranquillo non hai fatto arrabbiare nessuno....e i tuoi "giocattoli" sono interessanti.

Finchè parli di "modifica pluvio" continua pure ad utilizzare questo topic, se invece intendi affrontare altri argomenti aprine uno nuovo con un titolo esplicito che ne faccia capire subito il contenuto, questo aiuta chi va a cercare specifici argomenti specie in futuro.

Per quanto riguarda la seconda domanda, intendi dire postare più foto come allegato?
Perchè in tal caso è sufficiente selezionare una foto alla volta e cliccare su invia richiesta, poi ripeti la procedura per le altre foto.

Ciao Aldo

Geppy ha scritto:

aldofer ha scritto:Ciao Geppy,
molto interessanti quei piatti per lo schermo solare con il foro grande "svasato" (o così sembra), come hai fatto o come te li sei procurati ?

Ciao Aldo

Ciao Aldo, ti spiego il tutto, ma ho due domanda da farti:

1 - discutendo quì su questo topic (non mio) faccio arrabbiare qualcuno?
eventualmente devo aprirne uno mio?

Roberto

devo dire che mi pare sia la prima volta (o fra le prime) che leggo qualcuno ingegnoso come te sulle modifiche della pce quindi altro che se va bene quello che scrivi....anzi

avercene gente come te (magari anche in campo meteo...)

ho visto solo ora le soluzioni che hai proposto perchè occupandomi più che altro della sezione meteorologica non ho tempo per leggere questi topic se non sempre in ritardo

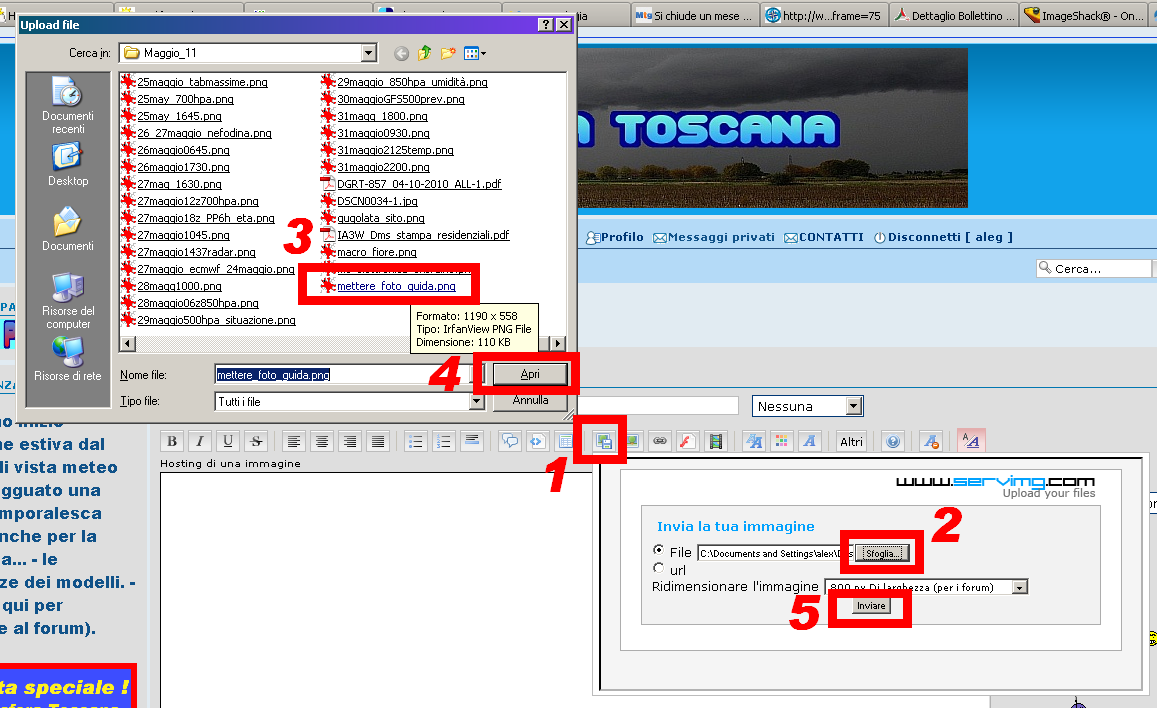

per inserire le foto (non come allegati) puoi anche fare cosi (se già non lo sapessi)



credi sarebbe possibile da parte tua realizzare alcune mod. pluvio in serie per poi darle ai nostri utenti sul forum?

___________

leggendo le altre pagine ho trovato anche molto interessante la soluzione di meteo roma per evitare lo strusciamento della calamitina contro la plastica dentro il pluviometro



complimenti a tutti quindi

Bene, grazie molte, le modifiche mi appassionano molto e di cose
da dire/discutere ce ne sarebbero molte, comunque mi limito a rispondere a quello che mi avete chiesto.

I piatti dello schermo solare.

Ho pensato di realizzarli con un "collarino" perchè nella mia zona
quando arrivano i sono parecchio violenti e alcune volte la
mista
a forte cade in modo orrizzontale andandosi a infilare dovunque,
come le bufere dove la neve si infila in spazi incredibili. Secondo me
il collarino frena
eventuale sospinta dal sopra il piatto e impedisce di arrivare a inzuppare il termoigro.

Mi sono sbizzarrito nel realizzare i piatti, rispettando le misure
consigliate nelle varie discussioni ma utilizzando sistemi di
lavorazione "strani" ad esmpio la foratura
eseguita a caldo per evitare che il sottile materiale (PP) polypropylene
si spacchi (materiale ostile soprattutto nell'incollaggio) sotto la
pressione della punta da trapano. Ho utilizzato barre filettate e dadi
da 10mm. in nyilon anziche inox ecc.

Quando realizzo queste cosette faccio sempre delle foto, se a qualcuno interessa
dei particolari misure attrezzi usati chiedete pure.

Il pluvio.

Per realizzare in serie i "bicchieri" dovremmo definire uno standard,
cioè misure e colore del materiale, per il mio ho usato quello che avevo
a disposizione, purtroppo non sono in
grado di definire tali misure, mi riferisco all'altezza del "bicchiere" e
spessore del materiale, una volta definite le misure e colore del
materiale posso dire se per me è possibile reperirlo ed eventualmente
realizzare alcuni pezzi, tempo permettendo.
Roberto

Geppy ha scritto:

MeteoRoma ha scritto:Ben fatto Geppy adesso fai sparire quella specie di schermo solare, visto la tua manualità sarà una passeggiata farne uno nuovo

Dici bene, lo schermo solare è quasi pronto per far sparire quello in dotazione, ed è
la quarta modifica, per ora.

1-Pannellino fotovoltaico per termoigro
2-"bicchiere" pluvio
3-schermo solare
4- modifica sonda anemometro, che si è rivelata inutile

Sono molto contento di aver trovato un forum dove si può condividere/scambiare
queste esperienze con altri utenti.

Cosa vuol dire la 4 voce modifica sonda anemometro inutile perché cosa ha che non va?

Sarebbe interessante per tutti e che tutti lo facessero fare una descrizione dettagliata e foto sulla costruzione, materiali, e attrezzi usati, e magari dove reperire il tutto

o si apre una sezione autocostruzione & modifiche (però poi va curata...)

Ciao a tutti, ho dimenticato la 5 modifica che è stata quella di estrarre l'antenna
DCF-77 contenuta nel termoigro e riposizionarla "meglio", posso dire che i risultati ci sono stati.

La modifica della sonda anemometro si era resa indispensabile perchè la neve che
si depositava sul braccetto che sorregge la sonda anemometro e anemoscopio faceva un corpo unico
con l'anemometro bloccandogli il movimento, quindi un guaio perchè mettendo
una "prolunga" di 20cm. sulla quale ho reinstallato la sonda anem. mi faceva diventare
il cavo corto ( i cavi non mi piacciono arrotolati in matassine, sono stati tagliati tutti a misura e ricrimpati con il suo plug rj11.) di conseguenza ho dovuto aprire la
sonda anem. risaldare un cavo più lungo, insomma un gran sbattimento, per poi
risolvere il problema neve ma ritrovarmi nuovamente la sonda bloccata dal ghiaccio. Farò come in Siberia, accenderò un fuoco sotto.

Adesso avrei da porvi una domanda che mi interessa particolarmente, la neve caduta come si conteggia/misura c'è uno strumento apposito o quando si scioglie
passa nel pluvio? o viene semplicemente misurata in cm?

L'idea di avere una stanza dove discutere modifiche attrezzi materiali ecc. è ottima,
sarebbe bello e utile per chi volesse realizzare qualcosa poter attingere idee o
materiali usati da altri che hanno già realizzato, capisco anche che una nuova stanza necessita di altre risorse per seguirla, il che non è sempre fattibile.

Grazie.

Geppy ha scritto:..........
Adesso avrei da porvi una domanda che mi interessa particolarmente, la neve caduta come si conteggia/misura c'è uno strumento apposito o quando si scioglie
passa nel pluvio? o viene semplicemente misurata in cm?..........

Ti suggerisco di leggere questo interessante topic dal Forum di Meteotitano.
Non so quasi nulla sull'argomento, ma mi pare di aver sentito parlare di pluviometri riscaldati che quindi misurerebbero le neve come "acqua equivalente", a questo proposito ti ricorderai in occasione della rcente nevicata su Roma le polemiche tra Sindaco e Protezione Civile sui "mm" ed i "cm" dovuti al fatto che nei modelli in fase di previsione si parla di mm di acqua equivalente invece che di cm di neve.

Ciao Aldo

Ciao Aldo topic davvero interessante e completo, oggi avevo pensato come realizzare
un "pluvio riscaldato", ma vrei solo perso del tempo e materiale, tecnicamente
avrei costruito una

Grazie molte.

Roberto.

aldofer ha scritto:

Geppy ha scritto:..........
Adesso avrei da porvi una domanda che mi interessa particolarmente, la neve caduta come si conteggia/misura c'è uno strumento apposito o quando si scioglie
passa nel pluvio? o viene semplicemente misurata in cm?..........

Ti suggerisco di leggere questo interessante topic dal Forum di Meteotitano.
Non so quasi nulla sull'argomento, ma mi pare di aver sentito parlare di pluviometri riscaldati che quindi misurerebbero le neve come "acqua equivalente", a questo proposito ti ricorderai in occasione della rcente nevicata su Roma le polemiche tra Sindaco e Protezione Civile sui "mm" ed i "cm" dovuti al fatto che nei modelli in fase di previsione si parla di mm di acqua equivalente invece che di cm di neve.

Ciao Aldo

i pluviom. professionali sonoo riscaldati quindi ha i mm equivalenti giusto

se no uno mette in uno spazio aperto sul pari una tavoletta quadrata di 50cm * 50 cm e li sopra si misura (perpedicolare alla tavola) il manto nevoso

Aleg se sei d'accordo possiamo anche aprire una nuova stanza "autocostruzione" e se non c'è nessun altro posso curarla io visto che ho già la sezione download che non richiede un impegno particolare.
E' importante che chi inserisce degli "articoli", modifiche ecc. sia quanto più preciso possibile nella descrizione materiali usati attrezzi ecc. questo per rendere gradevole e comprensibile a chi legge e dare possibilità di poter replicare la modifica o la costruzione.
Riguardo a ciò che chiedeva Roberto so che per la neve di solito si misura usando una tavoletta con un asta millimetrata fissata alla stessa cosi da poter leggere dove la neve lascia scoperta la misura. Questo è quello che fanno di solito inostri colleghi amatoriali.

Ho fatto un giro in rete ed effettivamente si utilizzano pluvio riscaldati, booo,
in giro sulle montagne dalle mie parti ho visto delle stazioni meteo con affianco
un enorme tubo ma non conosco il funzionamento, tornando ai pluvio riscaldati
anche home made/modificati ho potuto vedere con stupore pauraaaaaaaaaaaa il
fatto che per farli funzionare utilizzano senza problemi un cavo di alimentazione a 220v sul tetto
giardino o altro!!! questi scherzano con la propria pelle non si fa
ragazzi... . Le apparecchiature elettriche per essere installate in esterno
nascono dalla fabbrica con un certo grado di protezione detto IP (IP 65 chiusura stagna) mentre le nostre
apparecchiature autocostruite vanno alimentate a bassa tensione 12v-24v ci si può
divertire ugualmente senza correre alcun rischio. Insomma per far sciogliere la
neve non serve una fonderia.
Roberto.

Ciao Roberto, riguardo i pluvio riscaldati queste foto di una versione che ho io del pluvio della de agostini che devo dire è fatto molto bene, ovviamente l'alimentazione della resistenza che è effettuato con una bassa tensione (se non ricordo male 24 Volt alternata quindi nessun pericolo di scosse mortali.
La resistenza è fatta con filo al nikelcromo tipo quelle dei ferri da stiro o stufette elettriche avvolta su un supporto isolante (plastica) mantenendo una distanza adeguata tra spira e spira, la lunghezza del filo va calcolata in base alla tensione del trasformatore da utilizzare.
All'interno dell'imbuto hanno utilizzato del materiale tipo quello delle bose termiche dei supermercati per mantenere il calore interno e favorire lo scioglimento della neve.

Ciao MeteoRoma, belle foto e ottima spiegazione, il sistema per scaldare non è un
problema, esistono varie soluzioni sicure a bassa tensione, ad esempio in commercio
esiste una resistenza a 12v chiamata "potenza costante" in matasse da 250/500 mt.
si taglia come le strisce adesive a led cioè ogni tot c'è una tacca li si taglia e si collegano i due fili per i 12v, è molto versatile, molto utilizzata per essere montata
sul perimetro delle porte per celle frigo, la resistenza fa si che la porta non si incolli
per via delle formazioni di ghiaccio.

http://www.sedesgroup.it/italiano/prodotti/resistenze-flessibili/cavo-potenza-costante.html

Il mio problema nel costruire questo pluvio riscaldato e nel non sapere quali
misure devo rispettare tipo diametri e altezze, poi chi conteggia la quantità di brodo
ricavato? devo utilizzare una stazione meteo predisposta? insomma mi serve
un geometra che mi dia dati misure quello che serve a sgranare prove.

Nel frattempo ho finito di realizzare la struttura che sorreggerà la "nuova FWS 20"
ho deciso di rifarla per via che si sono aggiunti componenti tipo il pannellino e schermo solare che occupano spazio, il tutto agganciato ad un palo di legno ex telecom.
Roberto
